皮带输送机也叫带式输送机或胶带输送机，是组成有节奏的流水作业线所不可缺少的经济型物流输送设备。皮带机按其输送能力可分为重型皮带机（如矿用皮带输送机），轻型皮带机（如用在电子塑料，食品轻工，化工医药等行业）。

　　皮带输送机具有输送能力强，输送距离远，结构简单易于维护，能方便地实行程序化控制和自动化操作。皮带输送机运用输送带的连续或间歇运动来输送100KG以下的物品或粉状、颗状物品，其运行高速、平稳，噪音低，并可以上下坡传送。

皮带输送机的适用范围

　　皮带输送机可在环境温度-20℃至+40℃范围内的使用，输送物料的温度在50℃以下。

皮带输送机的组成部分

　　皮带输送机主要由机架、输送皮带、皮带辊筒、张紧装置、传动装置等组成。机身采用优质钢板连接而成，由前后支腿的高低差形成机架，平面呈一定角度倾斜。机架上装有皮带辊筒、托辊等，用于带动和支承输送皮带。

　　我公司生产的皮带输送机具有输送量大、结构简单、维修方便、部件标准化等优点，它广泛地应用在锂电、矿山、冶金、煤炭等部门，用来输送松散物料或成件物品，根据输送工艺要求，可以单台输送，也可多台组成或与其他输送设备组成水平或倾斜的输送系统，以满足不同布置型式的作业线需要。

皮带输送机的种类和特点

　　皮带输送机是冶金、电力及煤炭等工业运输固体物料的主要设备，在焦化备煤和筛焦系统应用很广泛，它具有输送连续、均匀、生产效率高、运行平稳、动力消耗小、运行费用低、维护和检修较为方便，易于实现运距离或自动控制等特点。

皮带输送机的种类很多，有通用固定皮带输送机、高倾角皮带输送、深槽型（U型）皮带输送机、可弯曲皮带输送机及钢丝牵引输送机等。

带式输送机的构造

　　固定式皮带输送机是焦化厂普遍采用的设备，它主要是输送堆积密度为0.8-2.5t/m3的各种块状、粒状的散碎物料，也可用来运输成件物品，其工作环境温度一般在-10～40℃之间，物料温度一般不超过80℃。

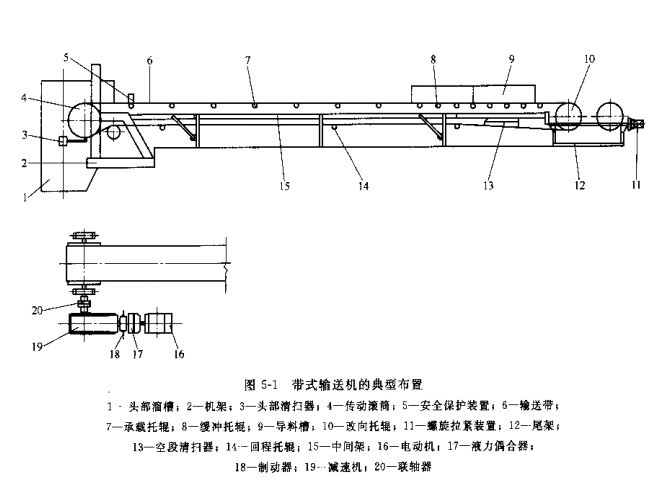

　　固定式皮带输送机整体结构如图所示，主要部件如下：输送带、驱动装置（电机、减速机、液力偶合器、制动器、联轴器、逆止器）或电动滚筒、传动滚筒、改向滚筒、托辊、拉紧装置、清扫器、卸料器、机架、漏斗、导料槽、安全保护装置等。

（1）输送带

　　输送带是输送机中的牵引和承载构件，所以应耐磨，具有较高强度，在横的或纵的方向都有良好的挠曲性，皮带一般分橡胶运输带、塑料运输带、钢带、金属网带等，橡胶运输带又有普通型和特殊型之分，焦化厂一般采用普通型橡胶运输带，橡胶运输带由数层棉织布用硫化橡胶黏结而成，带的上、下面及左右两侧都覆以橡胶保护层，棉织布的层数与胶带的宽度有关，层数加多，能承载的总压力也越多，但层数增加时，带的横向挠曲性减小，常见橡胶带棉织布的层数如下表：

　　橡胶层的厚度随工作面（上面）及非工作（下面）而有所不同，非工作面橡胶层的厚度为1.0～1.5mm，工作面橡胶层的厚度有3.0mm、4.0mm、6.0mm三种，选择时视输送带的特性及橡胶的性能等因素决定，焦化厂输送煤料的皮带上、下胶厚度一般分别为3mm及1mm。

（2）驱动装置

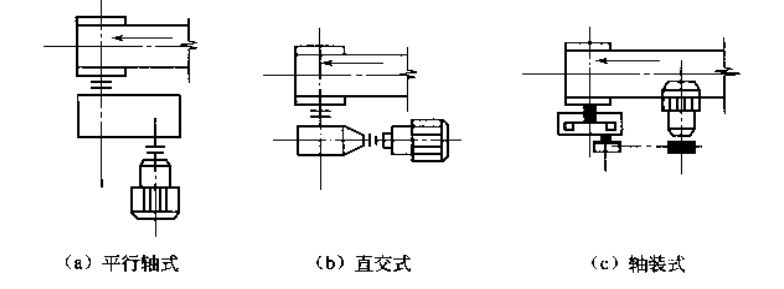

　　带式输送机的驱动装置一般由电动机、减速器、液力偶合器（或梅花形弹性联轴器）、联轴器及逆止器或制动器组成。依减速器的形式不同可分为平行轴式、直交式和轴装式，如下图所示：

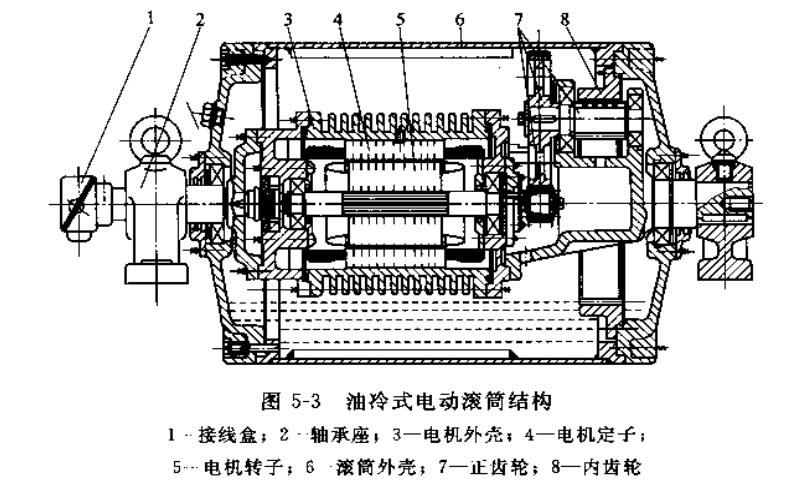

　　将电动机和减速齿轮都装入传动筒内，就成为电动滚筒，按冷却方式的不同，电动滚筒分为油冷式、油浸式和风冷式，而仅将减速齿轮装入传动滚筒内的则称为齿轮滚筒（亦称外装式减速滚筒），电动机装在外面，下图为油冷式电动滚筒结构：

　　为了布置的需要，对于短距离、较小功率的单电动机驱动的带式输送机可选用结构紧凑、外形尺寸小的电动滚筒、齿轮滚筒或轴装式减速器驱动装置。对于长距离、大运量的带式输送机，则要双电动机或多电动机驱动。

　　带式输送机的负载是一种典型的恒转矩负载，而且带式输送机往往不可避免地要带负荷启动或制动（即满载启动或停机）。电动机的启动特性与负载的启动要求不相适应在带式输送机上体现比较突出：一方面为保证必要的启动力矩，电动机启动时的电流要比额定运行时的电流大6～7倍，要保证电动机不因电流的冲击过热而烧毁，电网不因大电流使电压过分降低，这就要求电动机的启动过程要尽量快，提高转子的加速度，使启动过程不超过3～5s，过去曾采用加大电动机功率的办法，这对于小型、短的带式输送机还可以。另一方面，输送带是一种黏弹性体，大型带式输送机在启动（制动）的不稳定阶段，驱动装置施加到输送带上的牵引力（制动力）及惯性力将以一定的波速在带内传播、叠加、反射，加上其他因素的影响，在输送带内引起多变的应力变化，若其瞬时峰值应力超过允许值，将会损伤输送带甚至使之断裂，或使托辊、滚筒损坏，这就要求有尽量小的启动（制动）加速度以降低启动（制动）时的冲击。

附件：

1、表中输送量是在物料密度为1.0t/m³-1.6t/m³，皮带输送机倾角≤18°，物料堆积角为30°的条件下得出。

2、皮带输送机可输送物料密度在2.5t/m²以下。

3、皮带输送机输送长度不局限于表中所列值，可根据用户的需要进行制造。
